إجابة مباشرة: أنظمة توزيع القنوات التلفزيونية هي البنية التقنية التي تنقل الإشارة التلفزيونية من مصدرها (طبق فضائي، بث أرضي، قنوات إنترنت، محتوى داخلي) إلى كل شاشة داخل المبنى عبر شبكة موحدة. وMATV (اختصار Master Antenna Television) هو النظام الذي يعتمد على هوائي أو طبق مركزي واحد يغذّي عشرات أو مئات الشاشات عبر كابلات محورية، بينما IPTV ينقل القنوات نفسها على شكل حزم بيانات فوق شبكة الكمبيوتر (Cat6 وألياف بصرية). العلاقة بينهما ليست تنافساً بل تكامل: MATV يوفّر المصدر والاستقرار وجودة الإشارة الخام، وIPTV يوفّر التفاعل والخدمات والتحكم المركزي. وفي معظم المشاريع الفندقية والسكنية الفاخرة في السعودية، الحل الأمثل هو نظام هجين MATV + IPTV يجمع ميزتي الاستقرار والذكاء في منظومة واحدة.
هذا الدليل مكتوب لصاحب القرار: مالك الفندق، مطوّر المنتجع، مالك القصر أو الفيلا، ومدير المشاريع في المجمعات السكنية الفاخرة. لن تجد فيه حشواً، بل هندسة النظام كما تُصمَّم فعلياً — من الطبق واللاقط LNB والمالتي سويتش والهيدإند، مروراً بشبكة التوزيع والألياف البصرية، وصولاً إلى الأجهزة الطرفية وعقود الصيانة ومعايير اختيار الشركة المنفّذة.
جدول المحتويات
- الخلاصة التنفيذية في 60 ثانية
- ما هو MATV؟ التشريح الهندسي الكامل لأنظمة توزيع القنوات التلفزيونية
- ما هو IPTV؟ البنية الرقمية للبث الداخلي
- مقارنة أنظمة توزيع القنوات التلفزيونية: MATV و IPTV و SMATV و CATV
- متى تختار MATV؟ ومتى IPTV؟ ومتى الحل الهجين؟
- شبكة التوزيع: الكابلات والألياف البصرية والسويتشات
- تصميم أنظمة توزيع القنوات التلفزيونية من دراسة الموقع إلى التسليم
- الأجهزة الطرفية: الشاشات وأجهزة الاستقبال
- فوائد أنظمة توزيع القنوات التلفزيونية حسب نوع المشروع
- أجهزة AXING الألمانية وحلول MATV المتقدمة
- تشغيل وصيانة أنظمة توزيع القنوات التلفزيونية
- كيف تختار شركة متخصصة في تركيب MATV و IPTV؟
- أخطاء شائعة تكلّف الملاك مبالغ كبيرة
- الأسئلة الشائعة
الخلاصة التنفيذية في 60 ثانية
إذا كان وقتك محدوداً، هذه هي القرارات الأربعة التي يحتاجها أي مالك قبل اعتماد أنظمة توزيع القنوات التلفزيونية في مشروعه:
| القرار | التوصية المختصرة |
|---|---|
| البنية الأساسية | نظام هجين: هيدإند MATV مركزي + توزيع IPTV فوق شبكة الفايبر والـ Cat6 |
| الكابلات | ألياف بصرية للأعمدة الرأسية (Risers) و Cat6/Cat6A للتوزيع الأفقي داخل الأدوار |
| الأجهزة | شاشات فندقية بوضع Hospitality Mode، أو Set-Top Box عندما تكون الشاشات قائمة بالفعل |
| العقد | عقد تركيب + عقد صيانة سنوي مع اتفاقية مستوى خدمة (SLA) وقطع غيار مضمونة |
القاعدة العملية: كل ريال يُوفَّر في البنية التحتية للكابلات يتحوّل لاحقاً إلى عشرة ريالات في إعادة التشغيل والصيانة. المشاريع التي فشلت أنظمتها في السعودية لم تفشل بسبب اختيار MATV أو IPTV، بل بسبب سوء تصميم موازنة الإشارة، أو استخدام كابلات غير مطابقة، أو غياب عقد صيانة حقيقي.
ما هو MATV؟ التشريح الهندسي الكامل لأنظمة توزيع القنوات التلفزيونية
MATV هو أشهر أنواع أنظمة توزيع القنوات التلفزيونية في المباني متعددة الوحدات. وMATV هو نظام توزيع تلفزيوني مركزي يستقبل الإشارة مرة واحدة عبر هوائي أو طبق رئيسي، ثم يعالجها ويوزّعها على جميع نقاط المشاهدة في المبنى عبر شبكة كابلات محورية (Coaxial). الفكرة الجوهرية بسيطة وقوية في آن: مصدر واحد، جودة موحّدة، صيانة مركزية — بدلاً من طبق فوق كل غرفة وفوضى بصرية وتقنية فوق سطح المبنى.
الأطباق الفضائية: نقطة البداية في جودة النظام
الطبق الفضائي ليس مجرد “صحن”؛ هو العنصر الذي يحدّد سقف جودة كل ما يليه. المعايير التي تُحسب فعلياً في التصميم:
- القطر (Diameter): في المملكة يُستخدم عادة قطر 120 إلى 180 سم للمشاريع الكبيرة، لضمان هامش إشارة كافٍ (Link Margin) يتحمل الأمطار والغبار وموجات الحرارة. الطبق الصغير قد يعمل في يوم صافٍ ويسقط تماماً في أول عاصفة ترابية.
- المادة والتشطيب: ألواح مجلفنة أو ألمنيوم مقاوم للتآكل ضرورة في المدن الساحلية مثل جدة والخبر وينبع، حيث الرطوبة الملحية تأكل الأطباق العادية خلال مواسم قليلة.
- التثبيت والقاعدة: قاعدة خرسانية أو هيكل معدني محسوب لمقاومة الرياح. أي اهتزاز بدرجة واحدة في الاتجاه يعني فقدان الإشارة على أقمار محددة.
- تعدد الأقمار: المشاريع الفندقية تحتاج غالباً إلى استقبال أكثر من قمر (Nilesat / Arabsat / Hotbird / Eutelsat) لتغطية باقات النزلاء العرب والأجانب، وهو ما يستوجب أطباقاً متعددة أو طبقاً بعدة لاقطات.
LNB: قلب التحويل الترددي
LNB (Low Noise Block Downconverter) هو اللاقط المثبّت على ذراع الطبق، ووظيفته استقبال الإشارة عالية التردد القادمة من القمر (بنطاق Ku Band تقريباً 10.7–12.75 GHz) وخفضها إلى تردد وسيط (IF) يتراوح تقريباً بين 950 و2150 ميجاهرتز يمكن نقله عبر الكابل المحوري دون فقد كارثي.
ما يجب أن يعرفه المالك عن اختيار الـ LNB:
- معامل الضوضاء (Noise Figure): كلما قلّ كان أفضل. الفرق بين 0.1dB و0.7dB يظهر بوضوح في أوقات المطر والغبار.
- نوع LNB: أحادي (Single)، ثنائي (Twin)، رباعي (Quad)، أو Quattro. النقطة الحاسمة: أنظمة MATV المركزية للمشاريع الكبيرة تعتمد على Quattro LNB الذي يُخرج أربع نطاقات (Low/High × Horizontal/Vertical) لتغذية المالتي سويتش، وليس على Quad الذي يخدم أربعة مستقبلين فقط.
- الاستقرار الترددي: يُقاس بالـ PPM، وكلما كان الـ LNB أكثر ثباتاً حرارياً قلّت مشاكل “تقطيع” القنوات في ذروة حرارة الصيف السعودي.
Multiswitch: موزّع الاستقطاب والنطاقات
المالتي سويتش (Multiswitch) هو الجهاز الذي يحلّ المعادلة الأصعب في أنظمة توزيع القنوات التلفزيونية الفضائية: كيف يشاهد 200 نزيل 200 قناة مختلفة من نفس الطبق؟
الإشارة الفضائية تصل في أربع مجموعات (نطاق منخفض/مرتفع × استقطاب أفقي/رأسي). كل مستقبل يطلب مجموعة مختلفة في لحظة مختلفة. المالتي سويتش يستقبل مخارج الـ Quattro LNB الأربعة ويوجّه لكل مخرج طرفي المجموعة التي يطلبها المستقبل تحديداً عبر إشارات تحكم (13/18 فولت و22 كيلوهرتز).
- الأحجام: تبدأ من 5×4 وتصل إلى مصفوفات ضخمة عبر التتابع (Cascadable) لتغذية مئات الوحدات.
- التغذية: مالتي سويتش نشط (Active) بمصدر طاقة خارجي للمشاريع الكبيرة، ومنفعل (Passive) للفلل الصغيرة.
- الترتيب الهرمي: في الفنادق يُبنى هيكل نجمي: مالتي سويتش رئيسي في غرفة الهيدإند، ومالتي سويتشات فرعية في غرف الاتصالات في كل دور.
بديل حديث: تقنية dCSS / Unicable تسمح بتمرير عدة مستقبلين على كابل واحد، وهي حل ممتاز في مشاريع التجديد (Retrofit) حيث لا يمكن سحب كابلات جديدة داخل قصر مكتمل التشطيب.

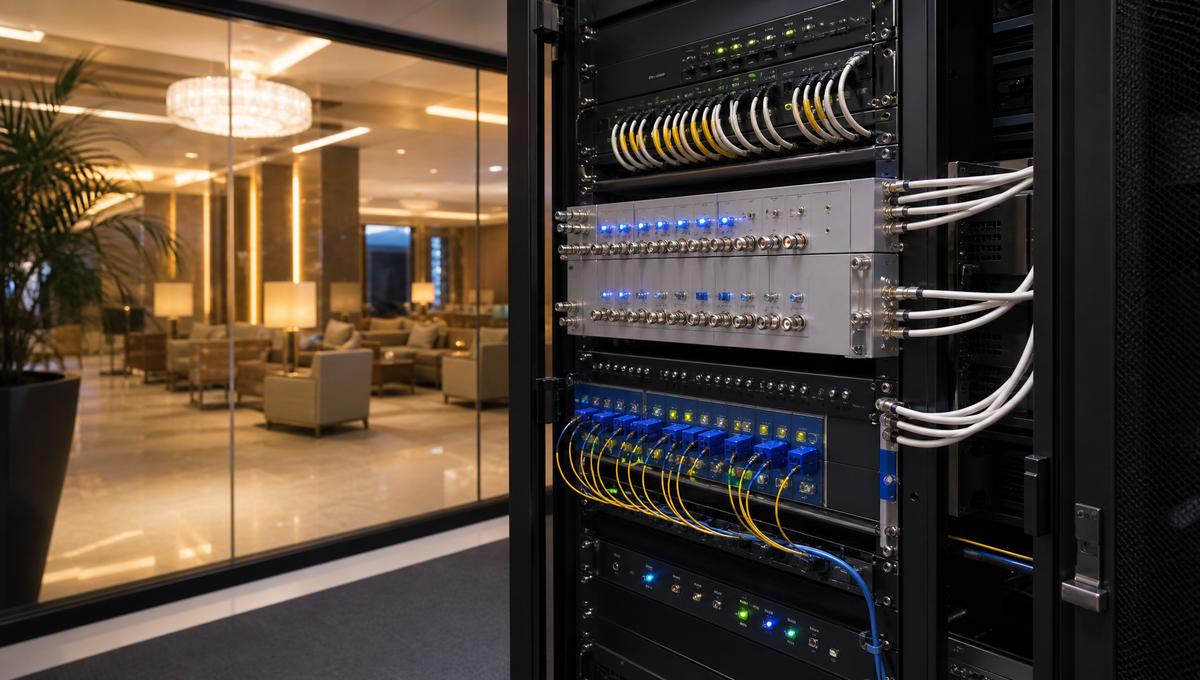

Headend: العقل المدبّر للنظام
الهيدإند (Headend) هو مركز المعالجة الذي يفصل بين نظام هاوٍ ونظام احترافي، وهو العقل المدبّر في أنظمة توزيع القنوات التلفزيونية. يقع في غرفة تقنية مكيّفة، ويقوم بأربع وظائف رئيسية:
- الاستقبال (Receiving): التقاط الترددات من الأطباق والبث الأرضي (DVB-S2 / DVB-T2).
- المعالجة وفك التشفير (Processing & Descrambling): فك تشفير الباقات المرخّصة عبر وحدات CI/CAM، واختيار القنوات المطلوبة فقط بدل تمرير كل شيء.
- إعادة التشكيل (Modulation / Transmodulation): تحويل الإشارة إلى الصيغة المناسبة للتوزيع الداخلي — DVB-T للتوزيع الأرضي داخل المبنى، أو DVB-C للكابل، أو IP للتوزيع عبر الشبكة.
- الدمج والتضخيم (Combining & Amplification): دمج القنوات في طيف واحد وضبط مستويات الخرج بدقة.
الوظيفة الرابعة تحديداً هي حلقة الوصل بين MATV و IPTV: هيدإند حديث من نوع DVB-to-IP يأخذ القنوات الفضائية ويحوّلها إلى تدفقات Multicast جاهزة للبث فوق شبكة الفندق. هنا يتوقف السؤال الشائع “MATV أم IPTV؟” ليصبح “كيف نبني هيدإند واحداً يخدم الاثنين؟”.
للتعمّق في تفاصيل مكونات الهيدإند وصولاً إلى الشاشة، راجع مقالنا عن مكونات نظام IPTV من الهيدإند إلى الشاشة الذكية.
شبكة التوزيع المحورية: المقويات والموزعات والمخارج
بعد الهيدإند تبدأ رحلة الإشارة داخل المبنى، وكل متر كابل يسرق جزءاً منها:
- الكابل المحوري: يُنصح بـ RG-11 للخطوط الرئيسية الطويلة (فقد أقل) و RG-6 رباعي التدريع (Quad Shield) للتفريعات. الكابلات الرخيصة ذات التدريع الضعيف تلتقط تشويشاً من كابلات الكهرباء المجاورة وتُفسد الصورة.
- المقويات (Amplifiers): تعوّض الفقد على مسافات طويلة. الخطأ القاتل هو التضخيم الزائد الذي يُشبع المستقبلات ويُنتج ضوضاء تداخلية.
- الموزعات (Splitters) والمشتقات (Taps): الموزع يقسم الإشارة بالتساوي، بينما الـ Tap يقتطع جزءاً محسوباً ويمرّر الباقي — وهو الخيار الصحيح للممرات الطويلة في الفنادق حتى تصل الغرفة الأخيرة بنفس مستوى الغرفة الأولى.
- مخارج الجدار (Outlets): نقطة النهاية التي يراها النزيل، ويجب أن تكون معزولة ومطابقة لمعاوقة 75 أوم.
القاعدة الهندسية: يجب أن يصل مستوى الإشارة عند كل مخرج ضمن نافذة محددة (نموذجياً 47–70 dBµV لـ DVB-T)، مع نسبة إشارة إلى ضوضاء (C/N) لا تقل عن الحد الآمن، وقيمة MER مرتفعة، و BER منخفضة. هذه الأرقام الأربعة هي شهادة ميلاد النظام، ويجب أن تُسلَّم للمالك في تقرير قياس موثّق لكل نقطة — لا مجرد “الصورة تعمل”.
ما هو IPTV؟ البنية الرقمية للبث الداخلي
IPTV هو الجيل الرقمي من أنظمة توزيع القنوات التلفزيونية. IPTV ينقل القناة التلفزيونية على شكل حزم بيانات (IP Packets) عبر نفس البنية التحتية للشبكة التي تحمل الإنترنت وأنظمة الفندق. النتيجة: بدلاً من “قنوات” فقط، تحصل على منصة خدمات كاملة على شاشة الغرفة.
مكونات نظام IPTV
- مصدر المحتوى: هيدإند DVB-to-IP، قنوات إنترنت مرخّصة، محتوى داخلي (قناة ترويجية للفندق، فيديو ترحيبي، بث مباشر لقاعة المؤتمرات).
- المشفّرات (Encoders/Transcoders): تضغط المحتوى بمعايير H.264 أو H.265/HEVC لتقليل استهلاك النطاق مع الحفاظ على جودة 4K.
- سيرفر IPTV ونظام إدارة المحتوى: يدير القنوات، والواجهة، واللغات، وصلاحيات الغرف، والتقارير.
- الواجهة التفاعلية (Middleware/UI): شاشة ترحيب باسم النزيل، دليل الخدمات، قائمة الطعام، طلب الخدمة، الفواتير، معلومات الرحلات، اتجاه القبلة ومواقيت الصلاة، وتغيير اللغة تلقائياً حسب جنسية النزيل.
- البروتوكولات: Multicast مع IGMP Snooping هو حجر الزاوية — يُرسل تدفق القناة مرة واحدة على الشبكة ويستقبله كل من يطلبه، بدلاً من نسخة منفصلة لكل غرفة (Unicast) التي تُغرق الشبكة.
- الأجهزة الطرفية: شاشات فندقية أو Set-Top Box.
التكامل مع أنظمة الفندق
القيمة الحقيقية لـ IPTV تظهر عند الربط: مع نظام إدارة الفندق (PMS) لعرض الفاتورة وتسجيل المغادرة السريع من الغرفة، ومع نظام نقاط البيع (POS) لطلب خدمة الغرف من الشاشة، ومع أنظمة التحكم الذكي لإدارة الإضاءة والستائر والتكييف. هذا التكامل يحوّل الشاشة من جهاز ترفيه إلى قناة إيراد ونقطة خدمة.
اطّلع على تفاصيل أوسع في دليل نظام IPTV للفنادق وحلول IPTV للفنادق في السعودية.
مقارنة أنظمة توزيع القنوات التلفزيونية: MATV و IPTV و SMATV و CATV
كثير من الملاك يخلط بين المصطلحات الأربعة الأكثر شيوعاً في أنظمة توزيع القنوات التلفزيونية لأنها كلها “توزيع تلفزيوني”. الفرق الحقيقي يكمن في مصدر الإشارة ووسط النقل ونموذج الملكية.
| المعيار | MATV | SMATV | CATV | IPTV |
|---|---|---|---|---|
| الاسم الكامل | Master Antenna TV | Satellite Master Antenna TV | Cable TV | Internet Protocol TV |
| مصدر الإشارة | هوائي/بث أرضي مركزي | طبق فضائي مركزي + أرضي | مزوّد كابل خارجي مرخّص | أي مصدر IP + هيدإند + محتوى داخلي |
| وسط النقل | كابل محوري | كابل محوري | كابل محوري / هجين HFC | Cat6 / ألياف بصرية |
| الاتجاه | أحادي الاتجاه | أحادي الاتجاه | ثنائي محدود | ثنائي كامل وتفاعلي |
| التفاعلية | لا | لا | محدودة (VOD عبر المزوّد) | كاملة: VOD، طلب خدمة، PMS |
| المحتوى الداخلي | غير ممكن عملياً | محدود جداً | لا | نعم — قنوات وفيديوهات خاصة بالمنشأة |
| التحكم المركزي بالغرف | لا | لا | جزئي | نعم لكل غرفة على حدة |
| التكلفة الأولية | منخفضة إلى متوسطة | متوسطة | منخفضة (اشتراك) | متوسطة إلى مرتفعة |
| التكلفة التشغيلية | منخفضة جداً | منخفضة | اشتراك شهري مستمر | متوسطة (دعم وتراخيص) |
| القابلية للتوسع | محدودة بحدود الطيف | متوسطة | تعتمد على المزوّد | عالية جداً — إضافة غرف برمجياً |
| الاعتماد على الشبكة | لا | لا | لا | كامل — الشبكة هي النظام |
| مقاومة الأعطال | عالية (بسيط وقوي) | عالية | عالية | تعتمد على جودة تصميم الشبكة |
| ملاءمة المشاريع | مبانٍ سكنية، فلل، مكاتب | فنادق، مجمعات، منتجعات | مناطق بتغطية كابل | فنادق 4–5 نجوم، قصور، منتجعات فاخرة |
| البيانات والتقارير | لا | لا | محدودة | تقارير مشاهدة وسلوك مفصّلة |
قراءة سريعة للجدول: SMATV هو في الواقع تطوّر طبيعي لـ MATV بإضافة المصدر الفضائي، ولهذا يُستخدم المصطلحان في السوق السعودي بشكل شبه متبادل. CATV يعتمد على مزوّد خارجي فتفقد معه السيطرة والهوية. IPTV هو الوحيد الذي يمنحك محتوى داخلياً وتفاعلاً وبيانات — لكنه أيضاً الوحيد الذي ينهار كلياً إذا كانت الشبكة سيئة التصميم.
للمزيد حول هذه المقارنة من زاوية التشغيل الفندقي، راجع الفرق بين IPTV و MATV للفنادق.
متى تختار MATV؟ ومتى IPTV؟ ومتى الحل الهجين؟
اختر MATV / SMATV عندما
- المشروع فيلا أو قصر خاص والهدف مشاهدة تلفزيونية عالية الجودة دون خدمات فندقية.
- المبنى سكني أو إداري بدون حاجة إلى محتوى داخلي أو تفاعل.
- الميزانية التشغيلية يجب أن تبقى قريبة من الصفر بعد التركيب.
- البنية التحتية للشبكة غير موجودة أو ضعيفة ولا توجد نية لتطويرها.
- الموثوقية المطلقة أولوية قصوى: النظام المحوري لا يتأثر بازدحام الإنترنت أو أعطال السويتشات.
اختر IPTV عندما
- المشروع فندق أو شقق فندقية أو منتجع ويحتاج تجربة نزيل متكاملة.
- تريد قناة ترويجية خاصة، وواجهة تحمل هوية المنشأة، ودعم لغات متعددة.
- تحتاج ربطاً مع PMS/POS وتحقيق إيراد إضافي من الشاشة.
- المشروع متعدد المباني أو الفلل المتفرقة (منتجع)، حيث التوزيع المحوري لمسافات كبيرة مكلف ومعقّد.
- خطة التوسع تتضمن إضافة وحدات مستقبلاً دون إعادة سحب كابلات.
اختر الحل الهجين MATV + IPTV عندما (وهي الحالة الأكثر شيوعاً)
الحل الهجين ليس حلاً وسطاً بل هو أفضل الهندستين: هيدإند مركزي يستقبل الأقمار ويفك التشفير مرة واحدة، ثم يخرج بمسارين — مسار DVB محوري يخدم المناطق العامة والأجنحة الحساسة، ومسار IP يخدم الغرف بالخدمات التفاعلية.
اعتمده عندما:
- تحتاج استمرارية خدمة حتى لو تعطّلت الشبكة (المسار المحوري يبقى حياً كخط احتياطي).
- لديك مبانٍ قديمة بكابلات محورية قائمة وتريد إضافة IPTV دون هدم التشطيبات.
- المشروع يضم مناطق عامة (لوبي، مطاعم، صالات رياضية، قاعات) تحتاج بثاً بسيطاً موثوقاً، وغرفاً تحتاج تفاعلاً.
- المالك يريد حماية الاستثمار: البدء بـ MATV اليوم والتوسع إلى IPTV تدريجياً على نفس الهيدإند.
مثال عملي: فندق 180 غرفة في الرياض. الهيدإند يستقبل 4 أقمار، يفك تشفير 60 قناة مرخّصة، يخرج 40 قناة كـ Multicast للغرف عبر IPTV مع واجهة تفاعلية، ويخرج 24 قناة كـ DVB-T محوري لـ 30 شاشة في المناطق العامة. النتيجة: ترخيص واحد، غرفة تقنية واحدة، وفريق صيانة واحد.
شبكة التوزيع في أنظمة توزيع القنوات التلفزيونية: الكابلات والألياف والسويتشات
في أنظمة توزيع القنوات التلفزيونية الهجينة، الشبكة ليست ملحقاً — هي النظام. أي توفير هنا يظهر مباشرة على شاشة النزيل.
الألياف البصرية (Fiber Optics)
تُستخدم للأعمدة الرأسية بين الأدوار، وبين المباني في المنتجعات، وبين غرفة الهيدإند وغرف الاتصالات الفرعية. مزاياها:
- مسافات طويلة بلا فقد يُذكر: كيلومترات مقابل 90 متراً كحد أقصى للـ Cat6.
- مناعة كاملة ضد التداخل الكهرومغناطيسي: ضرورية عند المرور بجوار غرف الكهرباء والمصاعد والمولدات.
- سعة مستقبلية: ترقية السرعة تتم بتغيير الأجهزة الطرفية فقط، لا الكابل.
- الأمان: يصعب التنصت عليها مقارنة بالنحاس.
في المنتجعات الممتدة والفلل المتفرقة، الألياف البصرية ليست خياراً فاخراً بل الخيار الوحيد المنطقي اقتصادياً وتقنياً. تفاصيل أعمق في البنية التحتية للشبكات والألياف البصرية ودور الألياف البصرية في شبكات IPTV بالفنادق.
الكابلات النحاسية Cat6 / Cat6A
للتوزيع الأفقي من غرفة الاتصالات في الدور إلى الغرف. نقاط حاسمة:
- لا تتجاوز 90 متراً للمسار الدائم + 10 أمتار للوصلات المرنة.
- نحاس خالص (Solid Copper) وليس CCA (نحاس مطلي بالألمنيوم) — الكابلات المغشوشة أكثر مشاكل الشبكات الفندقية شيوعاً في السوق.
- PoE لتغذية أجهزة الاستقبال ونقاط الوصول من نفس الكابل، ما يقلل نقاط الكهرباء داخل الغرف.
- اختبار وتوثيق (Certification) لكل نقطة بجهاز فاحص معتمد، وتسليم تقرير للمالك.
راجع دليل كابلات Cat6 في شبكات IPTV الفندقية.
السويتشات وإعدادات البث
- IGMP Snooping مفعّل إلزامياً على كل السويتشات، وإلا تحوّل الـ Multicast إلى فيضان يشلّ الشبكة.
- IGMP Querier واحد ومحدد بوضوح في الشبكة.
- VLAN منفصل لتدفق IPTV، معزول عن شبكة النزلاء وشبكة الإدارة وشبكة الكاميرات.
- QoS يعطي أولوية لحزم الفيديو والصوت.
- مخطط تكرار (Redundancy): روابط مزدوجة ومصادر طاقة احتياطية للسويتشات الأساسية.
- غرفة اتصالات مكيّفة ومنظّمة مع UPS — راجع تجهيز غرف السيرفرات ومراكز البيانات.
تصميم أنظمة توزيع القنوات التلفزيونية: من دراسة الموقع إلى التسليم
التصميم الجيد لأنظمة توزيع القنوات التلفزيونية يسبق الشراء، لا العكس. المنهجية المهنية تمرّ بست مراحل:
1. دراسة الموقع وتحليل الاحتياج
تحديد حجم النظام المطلوب: عدد الوحدات، عدد الشاشات في كل وحدة، المناطق العامة، جنسيات النزلاء المتوقعة (تحدد الباقات واللغات)، خطط التوسع لخمس سنوات، وحالة البنية التحتية القائمة.
2. اختيار المصدر والتراخيص
تحديد الأقمار والباقات المطلوبة، والتأكد من الترخيص التجاري للمحتوى. البث التجاري في الفنادق يتطلب اشتراكات فندقية معتمدة، لا اشتراكات منزلية — وهذه نقطة قانونية ومالية يغفل عنها كثيرون حتى تصلهم المطالبة.
3. الحسابات الهندسية
- موازنة الإشارة (Link Budget): حساب الفقد التراكمي عبر كل كابل وموزع ومقوٍ حتى آخر نقطة.
- حسابات النطاق الترددي: قناة HD بترميز H.264 تستهلك تقريباً 6–10 ميجابت/ثانية، و4K بـ HEVC تقريباً 15–25 ميجابت/ثانية. اضربها في عدد التدفقات المتزامنة المتوقعة وأضف هامشاً لا يقل عن 30%.
- حسابات الأحمال الكهربائية والتبريد لغرفة الهيدإند.
4. التصميم التفصيلي والمخططات
مخطط أحادي الخط (Single Line Diagram)، مخططات مسارات الكابلات، مخطط الرفوف (Rack Layout)، جدول تسمية النقاط (Labeling Schedule)، وقائمة كميات (BOQ) دقيقة.
5. التنفيذ والتركيب
سحب المسارات، تثبيت الأطباق والهياكل، تجهيز الرف، اللحام البصري (Fusion Splicing)، إنهاء النقاط، ثم الضبط والبرمجة.
6. الاختبار والتسليم والتوثيق
قياس كل نقطة وتوثيقها، اختبار الحمل الكامل، تدريب فريق المالك، وتسليم ملف As-Built كامل يتضمن المخططات وكلمات المرور وتقارير القياس وشهادات الضمان. النظام الذي يُسلَّم بلا توثيق هو نظام مرهون لدى الشركة المنفّذة.
للاطلاع على متطلبات البنية التحتية بالتفصيل: متطلبات البنية التحتية لأنظمة IPTV و MATV وتصميم شبكة الفندق.
الأجهزة الطرفية في أنظمة توزيع القنوات التلفزيونية: الشاشات وأجهزة الاستقبال
| الخيار | الأنسب لـ | المزايا | الاعتبارات |
|---|---|---|---|
| شاشة فندقية بوضع Hospitality | المشاريع الجديدة | تحكم مركزي، قفل الإعدادات، شعار المنشأة عند التشغيل، توفير طاقة | تكلفة أعلى للوحدة |
| شاشة تجارية + Set-Top Box | التجديد والشاشات القائمة | استثمار أقل، ترقية سهلة للـ STB لاحقاً | جهاز إضافي وكابل طاقة في الغرفة |
| شاشة ذكية عامة | الفلل والقصور الخاصة | مرونة كاملة للمالك وتطبيقاته | غير مناسبة للفنادق (يعبث بها النزلاء) |
نقاط عملية: فعّل قفل مستوى الصوت وقناة البداية الافتراضية وإعادة الضبط عند المغادرة — هذه الإعدادات الثلاثة تُقلّل شكاوى النزلاء بشكل ملموس. تفاصيل الاختيار في أجهزة الاستقبال والشاشات الذكية لأنظمة IPTV.
فوائد أنظمة توزيع القنوات التلفزيونية حسب نوع المشروع
الفنادق ومجمعات الضيافة
- رفع التقييمات: جودة الترفيه في الغرفة بند متكرر في مراجعات النزلاء، ويؤثر مباشرة على التصنيف على منصات الحجز.
- إيراد إضافي: الشاشة تصبح واجهة بيع لخدمة الغرف، السبا، المطاعم، والرحلات.
- خفض التكلفة التشغيلية: إلغاء مئات الاشتراكات الفردية والأطباق المتفرقة، وتقليل نداءات الصيانة.
- الالتزام بمعايير التصنيف: متطلبات تصنيف الفنادق في المملكة تشمل جودة الخدمات داخل الغرفة.
مثال: فندق 120 غرفة استبدل أطباقاً فردية بنظام هجين؛ انخفضت بلاغات الصيانة المتعلقة بالتلفزيون بشكل كبير، واختفت الفوضى البصرية من الواجهة الخارجية، وأصبح تحديث القنوات يتم مركزياً في دقائق بدل زيارة كل غرفة.
المنتجعات والقرى السياحية
مبانٍ متفرقة ومسافات طويلة وبيئة ساحلية قاسية. الحل: هيدإند مركزي واحد + شبكة ألياف بصرية للأجنحة والفلل + IPTV لكل وحدة. يضاف إلى ذلك البث المباشر للفعاليات وقاعات المؤتمرات على شاشات كل الوحدات. المزيد في حلول IPTV للمنتجعات والقرى السياحية والمشاريع الكبرى مثل نيوم والبحر الأحمر.
القصور والفلل الفاخرة
- نظافة معمارية: لا أطباق على السطح ولا كابلات ظاهرة؛ كل شيء داخل غرفة تقنية واحدة.
- توزيع لكل الأجنحة: المجلس، مجلس النساء، الديوانية، غرف النوم، الملحق، والاستراحة الخارجية — جميعها من مصدر واحد.
- تكامل مع الأنظمة الذكية: ربط الشاشات بالتحكم بالإضاءة والستائر والصوت متعدد الغرف — راجع أنظمة التحكم الذكي وإنترنت الأشياء.
- الخصوصية: المحتوى والتحكم داخل حدود القصر بلا اعتماد على مزوّد خارجي.
المزيد في أنظمة IPTV للقصور والفلل الفاخرة.
المجمعات السكنية الفاخرة والشقق الفندقية
توزيع مركزي لعشرات أو مئات الوحدات، مع إمكانية تفعيل/إلغاء الخدمة لكل وحدة برمجياً حسب الإشغال، وقناة داخلية لإعلانات إدارة المجمع. راجع IPTV للشقق الفندقية والوحدات المخدومة.
القاعات والمرافق المشتركة
قاعات الاجتماعات والمؤتمرات تحتاج دمج البث التلفزيوني مع أنظمة العرض والصوت. راجع أنظمة الصوتيات والمرئيات وقاعات المؤتمرات.
أجهزة AXING الألمانية في أنظمة توزيع القنوات التلفزيونية
AXING علامة ألمانية-سويسرية متخصصة في أنظمة توزيع القنوات التلفزيونية وتقنيات استقبال وتوزيع الإشارة، ومنتجاتها مصمّمة تحديداً لأنظمة MATV و SMATV في المباني متعددة الوحدات. ورموز الشبكات الرقمية هي الوكيل الحصري لعلامة AXING في المملكة العربية السعودية، بما يشمل التوريد والتركيب والبرمجة والضمان وقطع الغيار.
لماذا تُطلب AXING في المشاريع الاحترافية؟
| فئة المنتج | الدور في النظام |
|---|---|
| أجهزة الهيدإند (Headend) | استقبال DVB-S2 وفك التشفير وإعادة التشكيل إلى DVB-T/C أو IP |
| المالتي سويتش (Multiswitch) | توزيع الاستقطابات والنطاقات على مئات الوحدات، قابلة للتتابع |
| المقويات والموزعات | ضبط مستويات الإشارة ومعالجة الفقد في المباني الكبيرة |
| أنظمة SAT و DVB | حلول استقبال متكاملة متعددة الأقمار |
| مكونات شبكات البث | كابلات، مخارج جدارية، وحدات طرفية بمعايير أوروبية |
المزايا العملية للمالك:
- معايير أوروبية صارمة في التصنيع والتوافق الكهرومغناطيسي، ما يعني استقراراً في ظروف الحرارة والغبار في المملكة.
- قابلية التوسع (Cascadable): إضافة وحدات جديدة لاحقاً دون استبدال البنية القائمة.
- توافق ممتاز مع التوزيع الهجين: خطوط منتجات تدعم تحويل DVB إلى IP مباشرة، وهو ما يجعل بناء نظام MATV + IPTV على منصة واحدة أمراً مباشراً.
- عمر تشغيلي طويل وتوافر قطع الغيار، وهو ما يخفض التكلفة الإجمالية للملكية (TCO) مقارنة بالأجهزة مجهولة المصدر.
استعرض تفاصيل المنتجات في صفحة منتجات AXING في السعودية.
تشغيل وصيانة أنظمة توزيع القنوات التلفزيونية وعقود الدعم
أنظمة توزيع القنوات التلفزيونية ليست مشروعاً ينتهي بالتسليم، بل خدمة تعمل 24/7 أمام النزيل مباشرة.
الصيانة الوقائية (ربع سنوية / نصف سنوية):
- إعادة قياس مستويات الإشارة ومقارنتها بقيم التسليم لرصد التدهور مبكراً.
- فحص محاذاة الأطباق وحالة الـ LNB والوصلات المقاومة للماء.
- تنظيف غرفة الهيدإند وفحص المراوح والتبريد ومصادر الطاقة.
- تحديث برامج الهيدإند والسيرفر والـ STB.
- مراجعة قائمة القنوات والترددات بعد أي تغييرات من مشغّلي الأقمار.
- نسخ احتياطي لإعدادات الأنظمة.
الصيانة التصحيحية: زمن استجابة محدد في اتفاقية مستوى الخدمة (SLA)، ومخزون قطع غيار حرجة في الموقع (مقوٍ، LNB، STB، مصدر طاقة) لأن الغرفة المعطّلة تكلفة مباشرة.
اقرأ المزيد في الدعم الفني والصيانة لأنظمة IPTV في الفنادق.
كيف تختار شركة متخصصة في أنظمة توزيع القنوات التلفزيونية MATV و IPTV؟
استخدم هذه القائمة كأداة تقييم عملية للعروض التي تصلك:
- خبرة موثّقة في مشاريع مماثلة: اطلب أسماء مشاريع بحجم مشروعك، لا صوراً عامة.
- قدرة تصميمية لا تنفيذية فقط: هل تُسلّمك الشركة مخططات وحسابات موازنة إشارة قبل التوريد؟ من لا يصمّم، يخمّن.
- وكالات واعتمادات رسمية: الوكالة المعتمدة (مثل وكالة AXING) تعني ضماناً حقيقياً وقطع غيار متوفرة ودعماً من المصنّع.
- تغطية جميع الطبقات: الأطباق + الهيدإند + الشبكة + الألياف + الأجهزة + البرمجيات من مصدر واحد يمنع تبادل الاتهامات بين مقاولين متعددين عند حدوث عطل.
- BOQ شفاف: موديلات محددة وكميات واضحة، لا بنود مبهمة مثل “نظام توزيع قنوات — مقطوعية”.
- خطة اختبار وتسليم موثّق: تقارير قياس لكل نقطة وملف As-Built.
- عقد صيانة مع SLA: زمن استجابة، زمن إصلاح، وقنوات دعم واضحة.
- الالتزام بالتراخيص: اشتراكات تجارية نظامية للمحتوى.
- مسار توسّع مستقبلي: هل يستوعب التصميم إضافة 30% وحدات أو ترقية إلى 4K دون إعادة بناء؟
- فريق محلي: حضور ميداني في مدينة المشروع يختصر ساعات التوقف.
راجع أيضاً كيف تختار شركة تركيب IPTV و MATV في السعودية ولماذا رموز الشبكات الرقمية.
أخطاء شائعة تكلّف الملاك مبالغ كبيرة
- البدء بالشراء قبل التصميم: أجهزة ممتازة في تصميم خاطئ = نظام فاشل.
- كابلات محورية أو Cat6 مغشوشة لتوفير نسبة ضئيلة من الميزانية، ثم إعادة السحب بعد التشطيب بتكلفة أضعاف.
- تضخيم زائد يُشبع المستقبلات ويُنتج تشوهاً بدل تحسين الصورة.
- إهمال IGMP Snooping فينهار أداء الشبكة كاملة عند تشغيل عدة قنوات.
- عدم فصل VLAN بين IPTV وشبكة النزلاء، فيتأثر الفيديو بذروة استخدام الإنترنت.
- غرفة هيدإند بلا تبريد كافٍ — الحرارة أكثر أسباب الأعطال المتكررة.
- تجاهل قياس النقاط عند التسليم، فلا يوجد مرجع لاحقاً لإثبات تدهور الأداء.
- الاعتماد على اشتراكات منزلية في منشأة تجارية.
- عدم توثيق كلمات المرور والإعدادات وتسليمها للمالك.
تفاصيل موسّعة في أخطاء شائعة في تركيب أنظمة IPTV و MATV.
الأسئلة الشائعة حول أنظمة توزيع القنوات التلفزيونية
ما هو MATV بالضبط؟ MATV هو نظام توزيع تلفزيوني مركزي يستقبل الإشارة عبر هوائي أو طبق رئيسي واحد ويوزّعها على جميع الشاشات في المبنى عبر شبكة كابلات محورية، بدلاً من تركيب طبق مستقل لكل وحدة.
ما الفرق الجوهري بين MATV و IPTV؟ MATV ينقل الإشارة كترددات راديوية عبر كابل محوري باتجاه واحد، بينما IPTV ينقلها كحزم بيانات عبر شبكة Cat6 وألياف بصرية باتجاهين، ما يتيح التفاعل والخدمات والمحتوى الداخلي والتقارير.
هل يمكن الجمع بين MATV و IPTV في مشروع واحد؟ نعم، وهو الخيار الموصى به في معظم المشاريع الفندقية. هيدإند واحد يستقبل ويفك التشفير، ثم يخرج بمسارين: DVB محوري للمناطق العامة، و IP للغرف بالخدمات التفاعلية.
ما وظيفة المالتي سويتش (Multiswitch)؟ يستقبل النطاقات والاستقطابات الأربعة من الـ Quattro LNB ويوجّه لكل مستقبل ما يطلبه تحديداً، ما يسمح لمئات المشاهدين بمشاهدة قنوات مختلفة من طبق واحد.
ما الفرق بين MATV و SMATV؟ MATV يشير إلى الهوائي المركزي عموماً (غالباً بث أرضي)، بينما SMATV يضيف مصدراً فضائياً مركزياً. عملياً في السوق السعودي تُنفَّذ معظم الأنظمة كـ SMATV ويُشار إليها بـ MATV.
هل أحتاج ألياف بصرية أم يكفي Cat6؟ Cat6 يكفي للتوزيع الأفقي داخل الدور ضمن 90 متراً. الألياف البصرية ضرورية للأعمدة الرأسية بين الأدوار وللربط بين المباني في المنتجعات والمجمعات.
كم قناة يمكن توزيعها في نظام واحد؟ يعتمد على سعة الهيدإند وعدد وحدات فك التشفير والنطاق المتاح. الأنظمة الاحترافية القابلة للتتابع تسمح بالتوسع من عشرات إلى مئات القنوات دون استبدال البنية القائمة.
ما دور AXING في أنظمة MATV؟ AXING تقدّم أجهزة الهيدإند والمالتي سويتش والمقويات والموزعات ومكونات شبكات البث بمعايير ألمانية، ورموز الشبكات الرقمية هي الوكيل الحصري لها في السعودية مع ضمان وقطع غيار ودعم فني.
كم يستغرق تنفيذ نظام لفندق متوسط؟ يختلف حسب الحجم وجاهزية البنية التحتية، ويشمل مراحل الدراسة والتصميم والتوريد والتركيب والضبط والاختبار والتسليم الموثّق. المشاريع التي تبدأ بتصميم مكتمل تُنفَّذ أسرع بشكل ملحوظ.
هل النظام قابل للتوسع مستقبلاً؟ نعم إذا صُمّم من البداية بهامش سعة لا يقل عن 30% في الهيدإند والشبكة ومسارات الكابلات، ومع أجهزة قابلة للتتابع.
الخلاصة والخطوة التالية
أنظمة توزيع القنوات التلفزيونية لم تعد بنداً ثانوياً في كشف تكاليف المشروع؛ هي جزء من تجربة الضيف وهوية المكان وكفاءة التشغيل. القرار الصحيح لا يبدأ بسؤال “MATV أم IPTV؟” بل بسؤال “ما التصميم الذي يخدم مشروعي اليوم ويحتمل توسعه بعد خمس سنوات؟” — والإجابة في أغلب المشاريع الفندقية والسكنية الفاخرة هي منظومة هجينة مبنية على هيدإند احترافي وشبكة ألياف بصرية مصمّمة بعناية وأجهزة أوروبية موثوقة وعقد صيانة حقيقي.
رموز الشبكات الرقمية تقدّم أنظمة توزيع القنوات التلفزيونية كاملة من الدراسة والتصميم حتى التشغيل والصيانة، بصفتها الوكيل الحصري لـ AXING في المملكة العربية السعودية.
اطلب دراسة فنية وعرض سعر تفصيلياً لمشروعك عبر صفحة التواصل، أو استعرض خدماتنا الكاملة والعرض التجريبي لنظام IPTV.
